PLYNOVÉ FILTRY

Filtry ALFA IN FO a FT slouží k odlučování částic od plynného média.

Jsou vhodné pro rozvody plynných paliv, vzduchu a jiných neagresivních plynů podle EN 437:2004, kde je vyžadován nižší obsah nečistot. Z tohoto důvodu bývají zařazeny před plynoměry, ventilovými bateriemi, hořáky apod.
Filtry lze použít dle typu do maximálního pracovního tlaku 0,4; 0,6; 1,6 MPa a pracovní teploty v rozsahu -20°C až +80°C. Maximální rychlost media ve vstupním hrdle filtru činí 20 m/s-1.
Filtr se skládá z tělesa, víka a pružné filtrační vložky. Těleso a víko je opracovaný odlitek vyrobený z materiálu ČSN
42 43 31, AlSi10Mg.

Využití dle typu použité vložky

Standardně dodáváme filtry s vložkou s filtrační textilií, která je schopna zachytit nečistoty o rozměrech 5μm (0,005mm). Filtry lze na základě požadavku zákazníka vybavit vložkou s textilií , která zachycuje nečistoty od 20 μm (0,02mm) a má nižší tlakové ztráty než standardní vložky.
Pro světlosti DN 100, 150 a 200 je dále možnost za příplatek vybavit filtr vložkou z nerezové tkaniny o propustnosti 100 micrometrů (0,1mm), vhodné především pro rozvody bioplynu nebo plynu s vyšším obsahem vlhkosti.

ROTAČNÍ PLYNOMĚRY

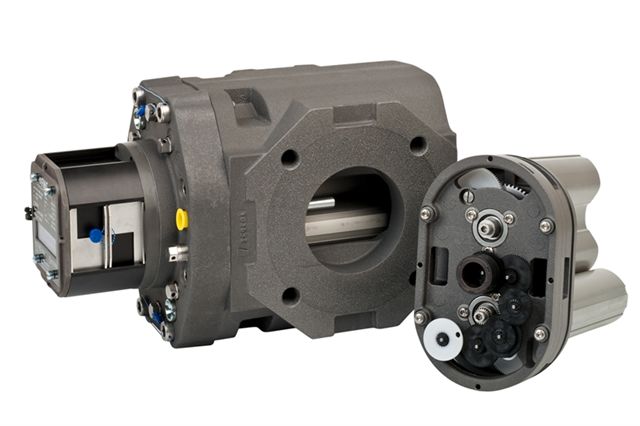

Rotační plynoměry řady FMR nejsou citlivé na pnutí v potrubí

FMR rotační plynoměry byly navrženy, aby splňovaly nejvyšší požadavky na spolehlivost a přesnost měření průtoku plynu. Měřidlo je plně v souladu s normami EN 12480 a OIML R 137. Kompaktní výměnná hliníková cartridge usnadňuje opravy a umožňuje servis na místě. Plynoměr je extrémně odolný vůči tlakovým rázům a přetížení maximálního průtoku díky robustní konstrukci tělesa a měřící cartridge. Měřící cartridge má čtvercové písty, masivní hřídel a ložiska umožňující snadnou výměnu bez zásahu do měřící cartridge. Samomazná ložiska za normálního provozu při měření suchého a čistého zemního plynu mají životnost 15 let. Hliníkové těleso je navrženo pro maximální pracovní tlaky až 16 barů (PN 16) nebo 20 barů (ANSI 150 FF) s bezpečnostním faktorem 5.

Hlavní přednosti a základní údaje

Hlavní přednosti
Vysoká přesnost měření
Vyměnitelná měřící cartridge pro snadný servis na místě instalace
Malá citlivost na pnutí potrubí vzhledem k robustní konstrukci
Díky čtvercovým pístům, uložení ložisek a hřídele je plynoměr
extrémně odolný vůči přetížení max. průtoku a tlakovým rázům
Počítadlo zabraňující neoprávněné manipulaci
a ovlivňování stavu protečeného množství
Unikátní systém mazání pro dokonalou lubrikaci

Základní údaje
DN 40 až DN 150 (1 a ½“ až 6“)
PN 16 a ANSI 150
Průtok od 0,4 do 650 m3/h
Integrovaná teplotní jímka (L 171 – 2 x,
L 241, 260 – 1 x, L 150 je jímka na přání)
Třída 1
Měřící rozsah až 1:260
Vertikální i horizontální instalace
MID, PED, ATEX
Teplotní rozsah -25 až +70OC


TURBÍNOVÉ PLYNOMĚRY

Turbínové plynoměry řady FMT zaručují spolehlivost a přesnost

FMT-Lx turbínové plynoměry byly navrženy, aby splňovaly nejvyšší požadavky na spolehlivost a přesnost měření průtoku plynu. Hliníková měřící cartridge o délce 3 x DN s integrovaným usměrňovačem proudění zaručuje vysokou přesnost i v průtoku s velkými poruchami. Měřící cartridge může být předem kalibrována, za podmínek nízkého nebo vysokého tlaku a poté vyměněna na místě instalace.

Hlavní přednosti a základní údaje

Hlavní přednosti
Vysoká přesnost měření (obvyklá chyba pouze 0,5%)
Třída přesnosti 1
Vyměnitelná měřící cartridge pro snadný servis na místě instalace
Vhodné pro fakturační i podružné měření
Vertikální i horizontální instalace
OIML, MID, PED, ATEX

Základní údaje
DN 50 až DN 400 (2“ až 16“)
PN 16 až PN 100, ANSI 150 až ANSI 600
Průtok od 8 do 6 500 m3/h
